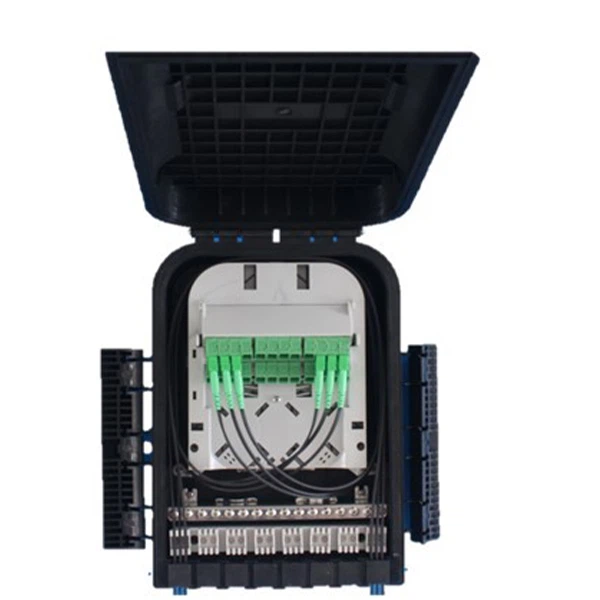

Fiber Optik Kapatma Satır İçi

Model No.: NAP-24FK
NAP-24FK, maksimum 12 mm çaplı fiber optik kablo girişi için 2 adet fiber optik kablo bağlantı noktası ve her bir bağlantı noktasının 3 mm veya 3x2 mm saplama kabloları takabileceği 24 adet saplama kablo bağlantı noktası ile donatılmıştır.

Soruşturma göndermek

Tanım

Model numarası.	sınıflandırma
UYK-24FK	Fiber Optik Ek Kapatma (hat içi tip)

ODP cihazı (Optik Dağıtım Noktası), günümüzde optik fiberlerin sonlandırıldığı, eklendiği ve bireysel abonelere veya ağ bileşenlerine dağıtıldığı merkezi bir konum olarak hizmet veren ODN'de (optik dağıtım ağı) önemli bir bileşendir. ODP, fiber optik ağ dağıtımını kolaylaştırmak için tipik olarak sokak dolapları veya bina bodrumları gibi dış ortamlara kurulur.

Bu satır içi kapatma modeli NAP-24FK, ODN'nin (Optik Dağıtım Ağı) gereksinimlerini karşılamak için geliştirilmiştir; bu cihaz, havadan optik kapatma ve optik sonlandırma kutusunun işlevini birleştiren son mil yapımında kullanılmaya uygundur. fiber optik kablo sonlandırma ve yönetimi işlevini, optik PLC ayırıcının kurulumunu ve düşme kablolarının bağlantısını sağlamak.

Bu NAP-24FK, maksimum 12 mm çaplı fiber optik kablo girişi için 2 adet fiber optik kablo bağlantı noktası ve her bir bağlantı noktasının 3 mm veya 3x2 mm saplama kabloları takabileceği 24 adet saplama kablo bağlantı noktası ile donatılmıştır.

Bu modelin içinde satır içi kapatma, 24 çekirdekli optik fiber ek yerini ve 24 adet SC adaptörünü ve aynı no. saplama kablo çıkışının tasarımı, toka bloğu sabitlemesinin tasarımı, bu hat içi kapağın açılmasını kolaylaştırır ve yüksek nemli ortam ve dış tesis için mükemmel bir çözüm olan mükemmel IP 67 derecesidir; bu kapak, mükemmel kalitede mühendislik plastiği ile yapılır. Sıcaklık değişiklikleri, nem, UV ve darbe gibi çevresel faktörlerin saldırılarına karşı dayanıklı olan bu hat içi kapak, 25 yıl kullanım ömrü için tasarlanmıştır ve hizmet süresi boyunca iyi hizmet kalitesi sağlar.

Özellikler

Öğe	Özellikler
Dış boyut (mm)	305x216x107mm
Gövde malzemesi	MPP
UV radyasyonu (Saat)	720 (ASTM G155)
Sızdırmazlık tipi	Mekanik
port sayısı	2 optik giriş portu 24 damla kablo bağlantı noktası
Maks. döngü kablosunun kablo çapı (mm)	Φ12
Maks. döngü kablosunun kablo çapı (mm)	Φ3.0/3.2
Maks. tepsi sayısı	1
Maks. ekleme kapasitesi (tek fiber)	24
IP sınıfı	67
Adaptör yükleme	24 adet SC tek yönlü Adaptör
Çalışma sıcaklığı (derece)	-40 ila artı 65 derece
Yalıtım direnci	2X104MΩ'dan büyük veya eşit

Ürün resmi

HAYIR.	bileşenlerin adı	HAYIR.	bileşenlerin adı
1	Gövde kapağı)	9	tepsi kapağı
2	toka (kelepçe)	10	Kablo bloğu
3	Grommet ve blok	11	Saplama kablosu için CSM bağlantı elemanı
4	Sızdırmazlık Uydurma	12	Bırakma kablosu grometi
5	Ekleme tepsisi sabitleme cihazı	13	Temel
6	Bırakma kablosu yuvası	14	CSM bağlantı elemanı, ana kablo için
7	Düşürme kablosu yuvası braketi	15	Ekleme yuvası
8	Adaptör plaka	16	Ekleme tepsisi

Kurulum Hazırlığı

Kurulumdan önce, kapağın model numarasını, optik kablo sayısını ve fiber optik bağlantı kapağının aksesuarlarını kontrol edin.
Kurulumdan önce, tüm aksesuarların kuru ve temiz olduğundan emin olun.
Temiz (kuru ve tozsuz) ve düz bir çalışma ortamı sağlayın.
Kurulum işlemi standart ekipman ve araçları kullanmalıdır.

Kapatmanın Sızdırmazlığı

Fiber ekleme tepsisinin montajı düzgün olmalı ve fiberin bükülme yarıçapı gereksinimleri karşılamalıdır.
İç bağlantı elemanları sıkılmalıdır.
Sızdırmazlık bandı miktarı makul olmalıdır.
Sızdırmazlık fitingi, fiber optik kapağın karşılık gelen yuvasına düz bir şekilde yerleştirilmelidir.

Standartlara Uygun

İTÜ-T L.201	Pasif optik düğümler için performans gereksinimleri: Dış Ortamlar için Kapalı Kapaklar
Telcordia GR-771-TEMEL	Fiber optik bağlantı kapakları için genel gereksinimler
UL 94	Cihazlardaki ve cihazlardaki parçalar için plastik malzemelerin tutuşabilirlik testleri için standart.
IEC-60529	Muhafazalar tarafından sağlanan koruma dereceleri (IP Kodu)

Optik Ekleme Tepsisi

Ekleme tepsisi resmi

Kapasite

tray

24F (Tek fiber, 2 katman)

Hizmet

Ürünümüzle ilgili herhangi bir eksiklik veya başka sorun bulursanız, lütfen bizimle e-posta veya telefon yoluyla iletişime geçmekten çekinmeyin.

Derhal sizin için en iyi hizmeti ve çözümü sağlayacağız.
